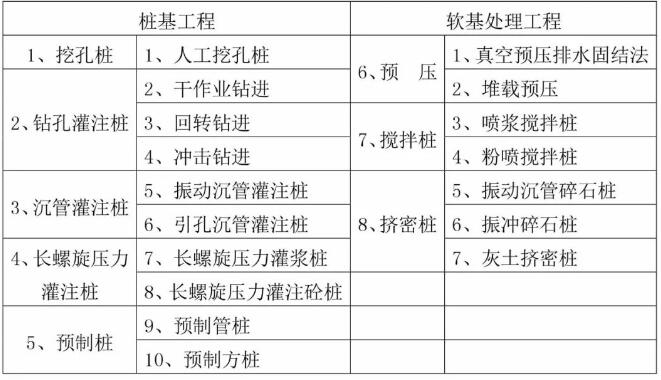

14種樁基及地基處理工藝流程圖，收藏！

1挖孔樁

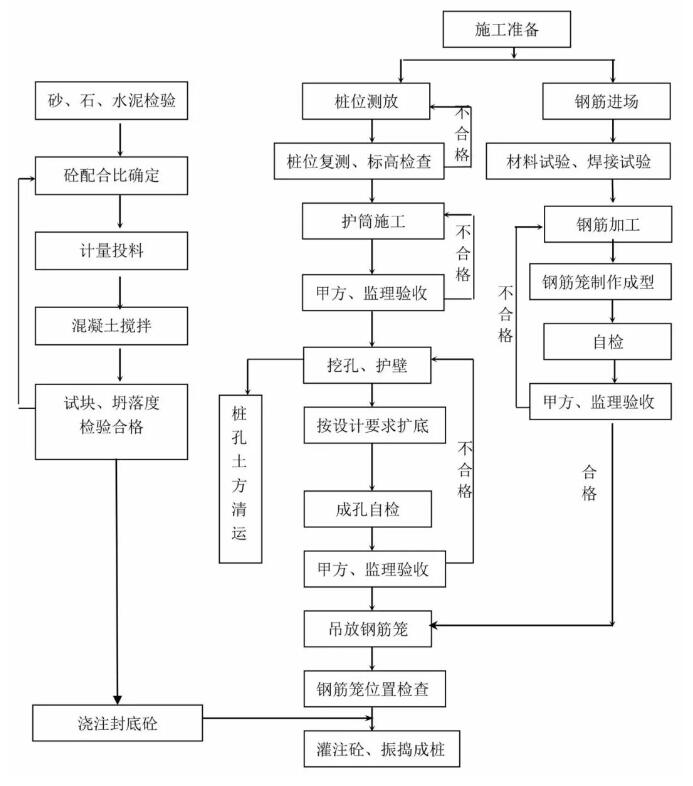

① 人工挖孔灌注樁施工工藝流程圖

2鉆孔灌注樁

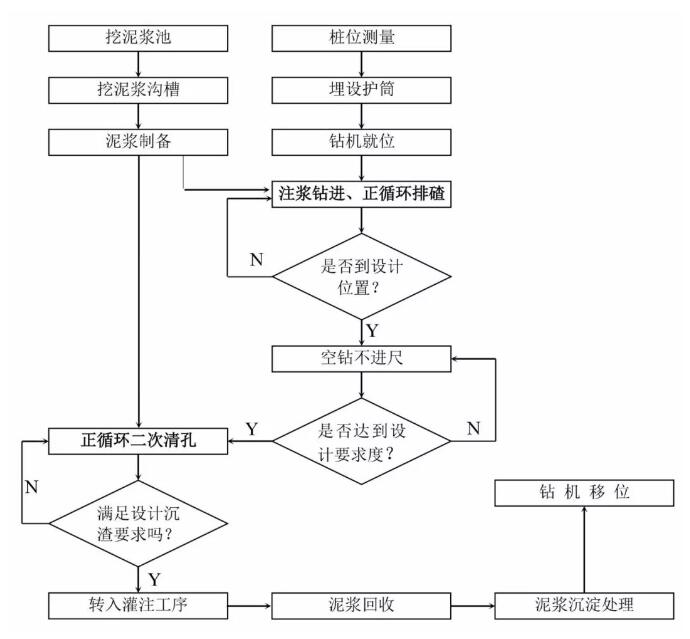

② 回轉鉆成孔正循環清孔工藝流程圖

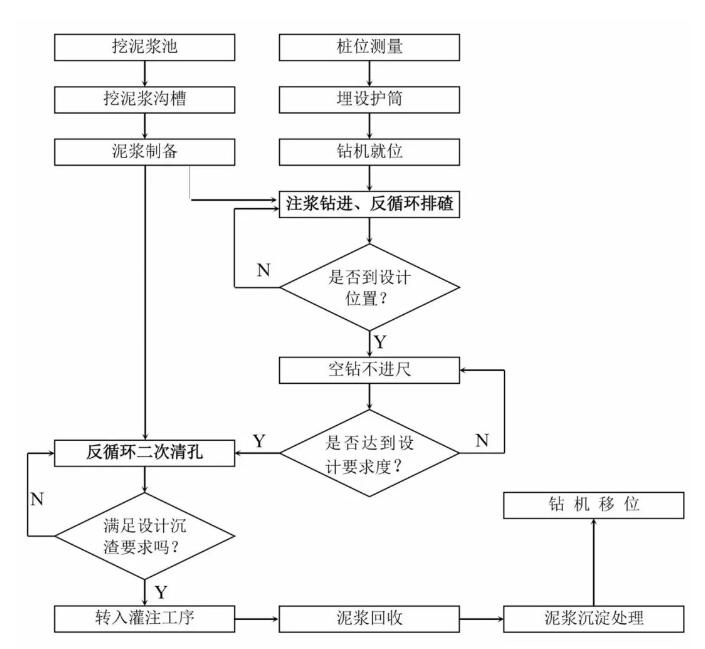

③ 回轉鉆成孔反循環清孔工藝流程圖

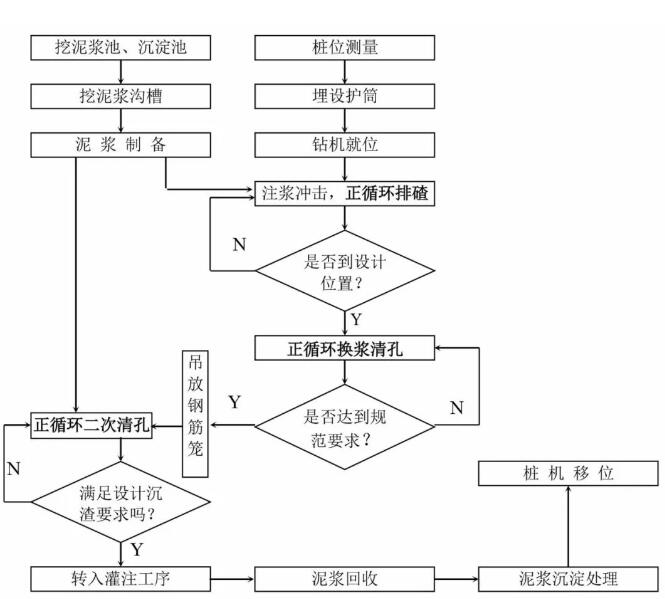

④ 沖擊成孔正循環清孔工藝流程圖

3 沉管灌注樁

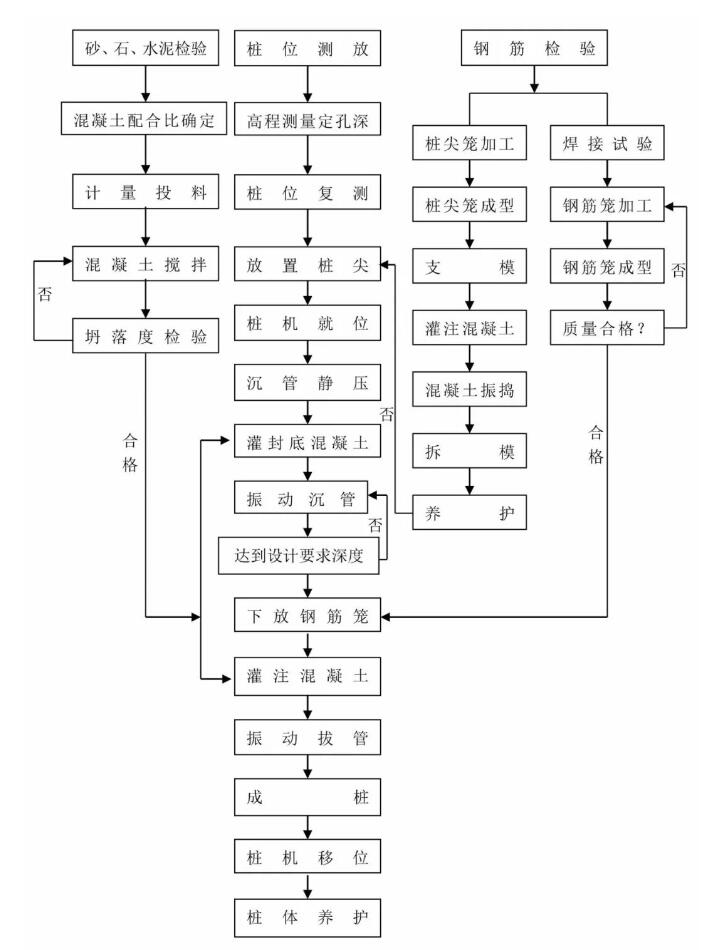

⑤ 沉管灌注樁施工工藝流程圖

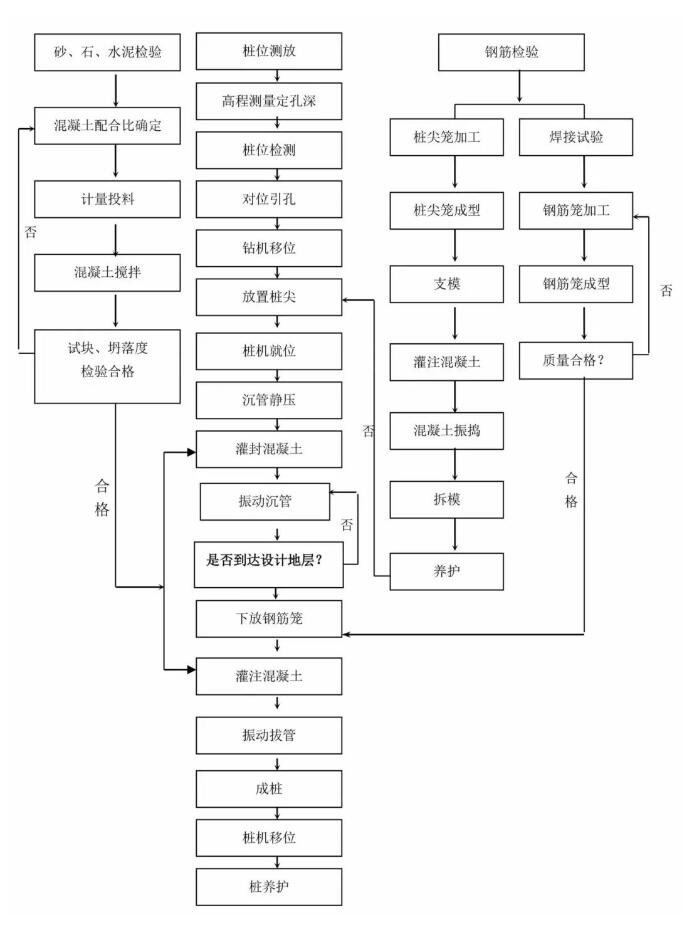

⑥ 引孔沉管灌注樁施工工藝流程圖

4 長螺旋壓力灌注樁

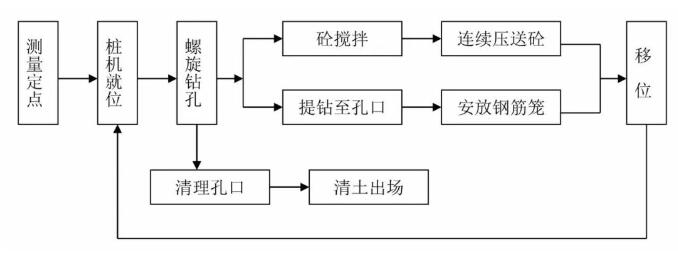

⑦ 長螺旋壓灌砼樁施工工藝流程圖

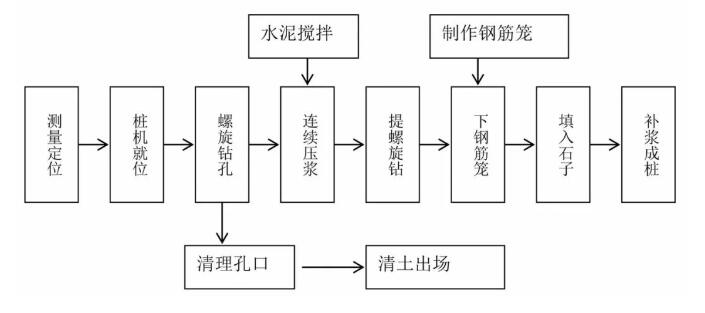

⑧ 長螺旋壓漿樁施工工藝

5 預制樁

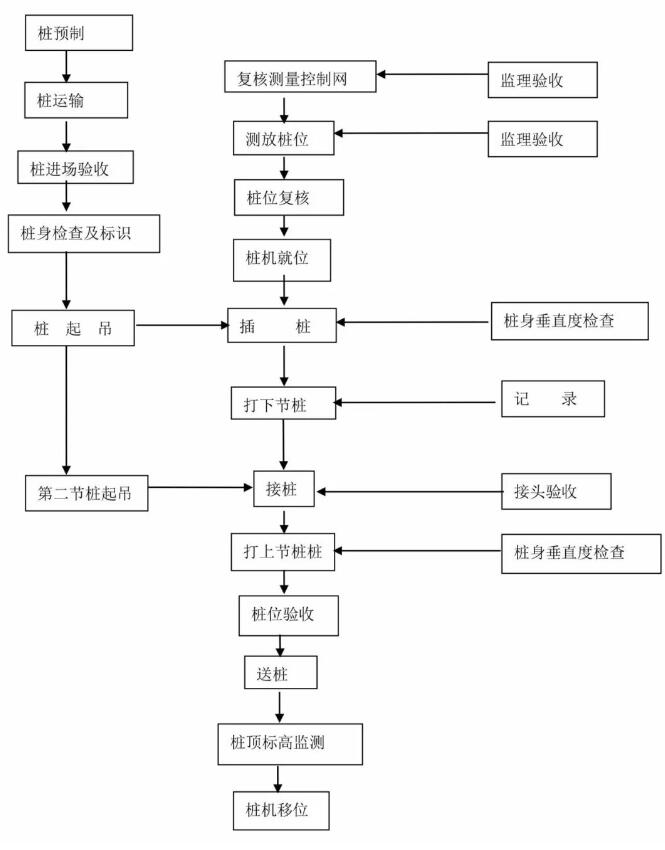

⑨ 預制樁錘擊沉樁法施工工藝流程圖

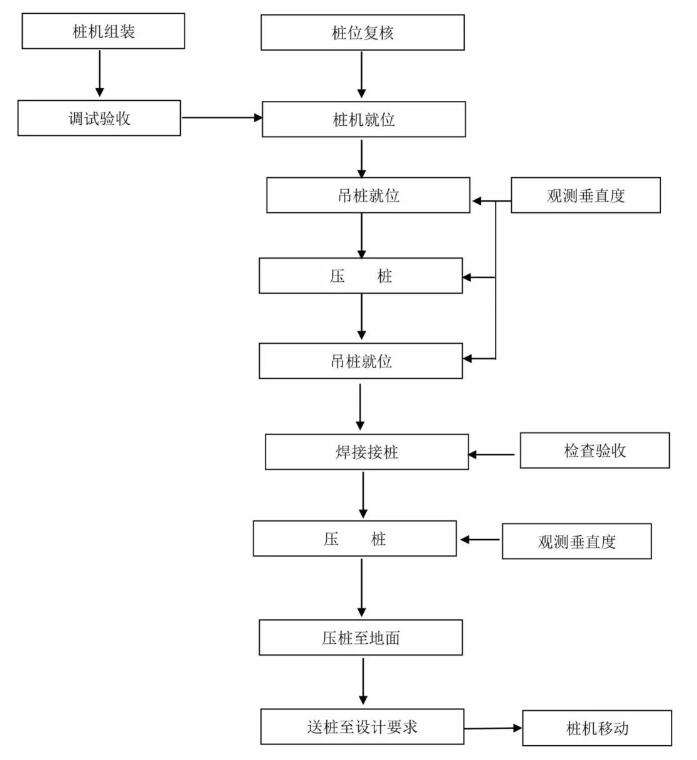

⑩ 預制樁靜壓法施工工藝流程圖

6 預壓

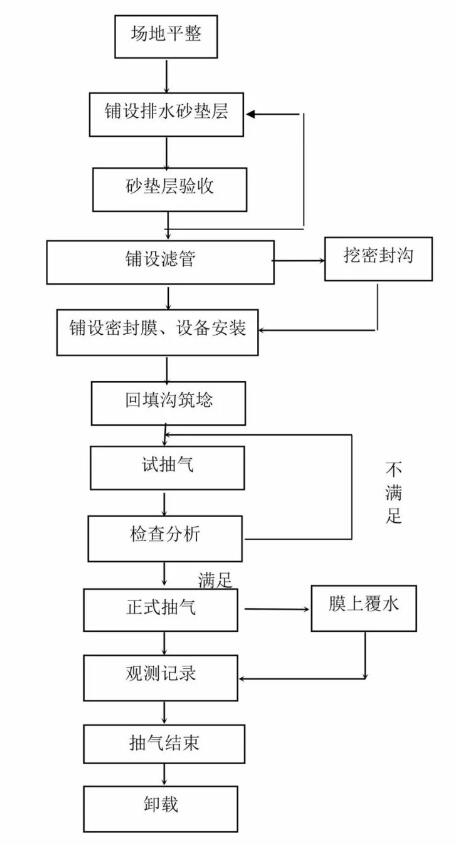

? 真空預壓工藝流程圖

7 攪拌樁

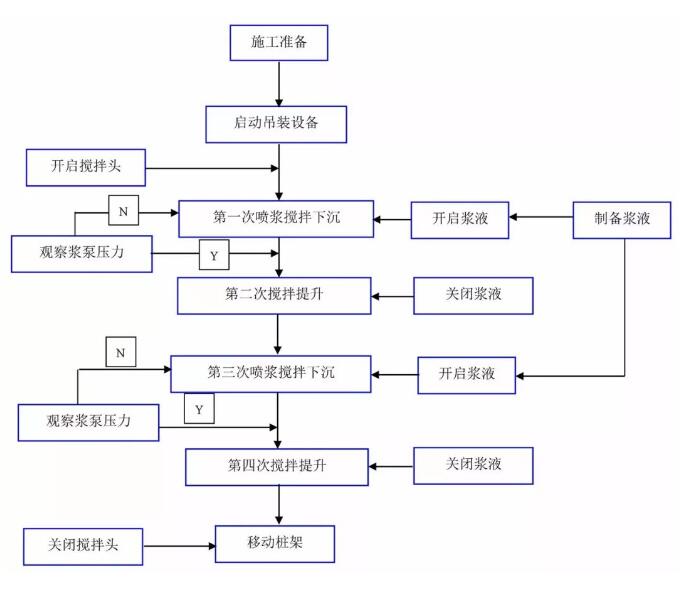

? 噴漿攪拌樁施工工藝流程圖

8 擠密樁

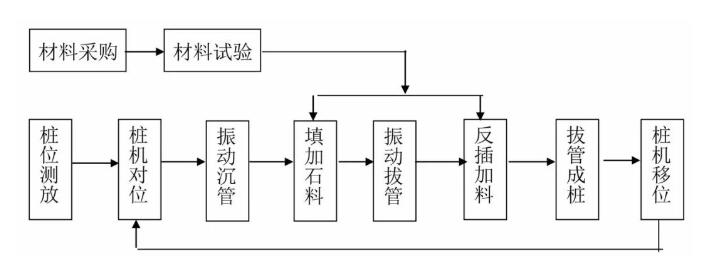

? 振動沉管擠密碎石樁施工工藝流程圖

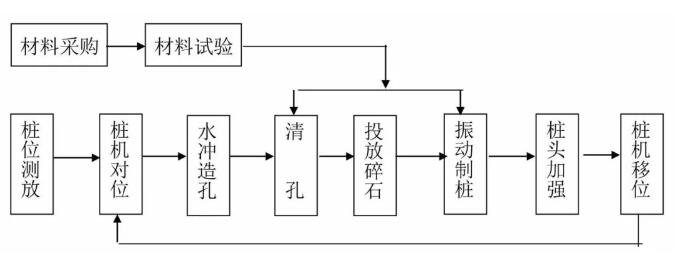

? 振沖擠密碎石樁施工工藝流程圖
